Cisco Anahtarlarında Ethernet Kablosunu Test Etme
Fiziksel kablo bağlantı problemlerini gidermemizde bir sürü
cihaz üretilmiş olsa da Cisco IOS üzerinden Ethernet kablo problem tespiti
gerçekleştirebiliriz.
Cisco IOS üzerinde bu testi Time-Domain Reflectometer (TDR) ile gerçekleştirebilmekteyiz. TDR, en basit şekliyle, bir kablo sorununuz olup olmadığını, hangi çiftlerin (pair) hatalı olduğunu ve hatanın ne kadar uzakta olduğunu belirlemenize yardımcı olabilir.
Tipik olarak ağ içerisinde L1 sorununuz olduğunda kontrol
etmeniz gereken bir çok faktör vardır ;
Yerel ve uzak cihaz Ethernet kablosu ,
Yerel ve uzak cihaz Patch Panel + Soket
kontrolleri
Yatay kablolama ( Tava veya kablo kanalı içerisindeki kablolama)
Uzak cihaz NIC kontrolleri olarak sıralayabiliriz.
- TDR kablo üzerinden bir sinyal göndererek ve kendisine geri yansıyan sinyalleri okuyarak kablo arızası algılar.
TDR testini
gerçekleştirmeden bilmemiz gerekenler ;
1- TDR çalışması için IOS V. ‘’12.2’’ ve üzerinde olmalıdır.
2- Fiber bağlantı noktalarında desteklenmez.
3- Eski IOS V. 5-7 sn. arası test işlemi
tamamlanmaktadır.
4- Test yapılacak uç birim test başladığın da erişim kesintisi yaşayacaktır.
5- Bağlantı noktası hızı 1000 ise ve bağlantı açıksa, otomatik MDIX özelliğini
devre dışı bırakmayın.
6- Sabit 10/100 bağlantı noktaları için, TDR testini çalıştırmadan önce,
kablonun her iki tarafında otomatik
MDIX'i devre dışı bırakın. Bunu yapmamak yanıltıcı sonuçlara yol
açabilir
TDR desteklenen Cisco
cihazlar;
29xx, 36xx, 37xx, 38xx, 45xx, 65xx Catalyst serisi
anahtarlar üzerinde Max 115 M kadar test gerçekleştirebilmektedir.
Sx300 Series, Sx350 Series, SG350X Series, Sx500 Series, Sx550X Series yeni
nesil cihazlar Max 140 M kadar test gerçekleştirebilmektedirler.
Endüstriyel seri olan IE3000 vb. cihazlar TDR
desteklememektedirler.
TDR test;
test cable-diagnos
tdr int gig 2/0/47
A TDR test can take a few seconds to run on an interface
'show
cable-diagnostics tdr int gig 2/0/47' will provide the TDR results.
Örnek bir çıktı durumu verilmiştir.

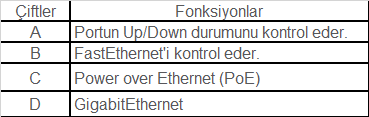

· FastEthernet'i test ediyorsanız , Çift A ve B'nin “Normal” olmasını istersiniz.
· GigabitEthernet'i test ediyorsanız TÜMÜNÜN “Normal” olmasını istersiniz.
· OPEN : Bir veya birden fazla kablo temas etmiyordur.
· SHORT: Kablo kısa devre durumundadır.
· Impedance Mismatched: Kablo iletim mesafesinden fazla veya kablo zedelenmiş olabilir.
